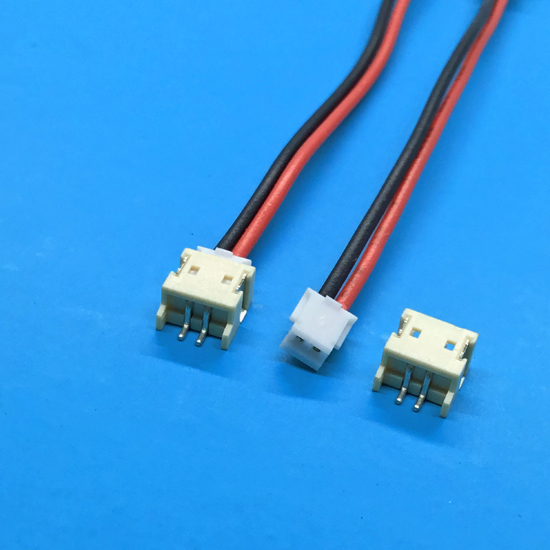

端子線一般的壓縮率在15%到20%之間是很好的。壓接質量取決于壓縮量，它是通過壓接工具和壓線腳和導線截面的尺寸來控制的。所以，在量產端子線時用的導線截面面積與壓接設計確認時用的導線截面面積相同是非常重要的。量產端子線時壓縮情況的驗證通過利用端子、導線和壓接工具壓接樣品來驗證。
合理的端子線壓接尺寸由壓縮分析來評估。壓縮分析可以通過壓縮率來分析(有限元分析方法或其它分析方法)。公式如下：C=100(1-(T/A))%，此處C=壓縮，T=壓縮后的面積(壓接工具所包的面積，即壓縮后導線面積和端子的面積之和)，A=壓接前導線面積和端子的面積之和。
